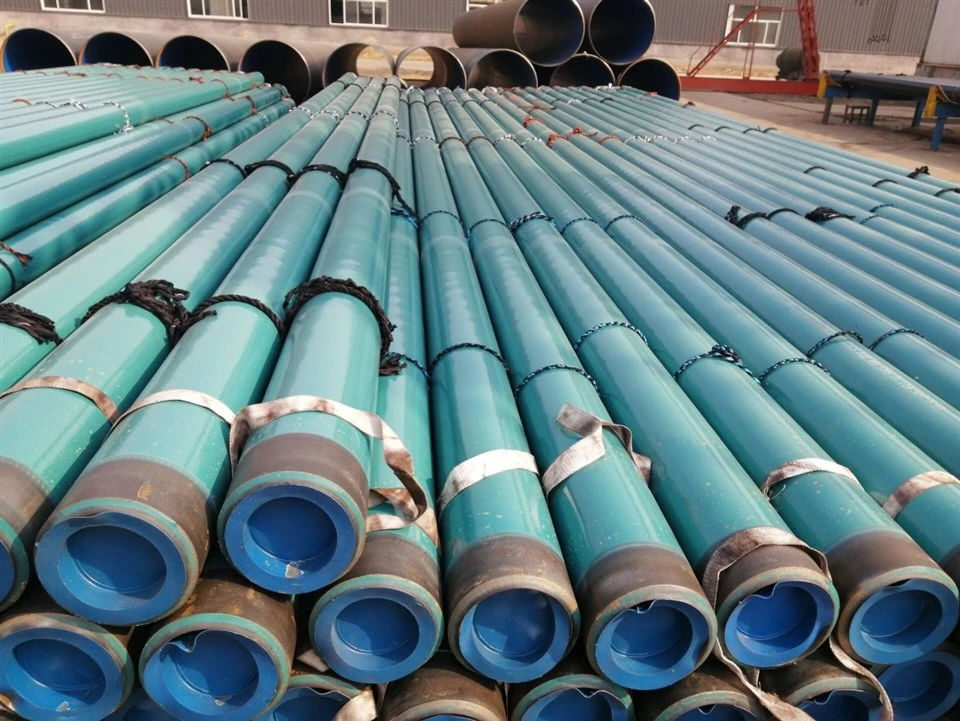

API 5L X60M PSL2 LSAW STEEL PIPE پوشش FBE خارجی

لوله فولادی API 5L X60M PSL2 LSAW یک لوله{3}}خط مقاومت بالا است که مطابق با مشخصات موسسه نفت آمریکا برای سیستم های حمل و نقل خط لوله تولید می شود. نام "X60M" نشان دهنده حداقل استحکام تسلیم 60000 psi (414 مگاپاسکال) با شرایط تحویل نورد مکانیکی ترمومکانیکی (TMCP) است. PSL2 (مشخصات محصول 2) سطح کیفیت بهبود یافته با الزامات بسیار سخت‌گیرانه‌تر از PSL1 است، از جمله کنترل‌های شیمی سخت‌تر (کمتر یا مساوی 0.12٪ کربن)، آزمایش ضربه اجباری Charpy، حداکثر محدودیت‌های مقاومت، تسلیم-به-کنترل نسبت کششی کامل، و کنترل نسبت کششی کامل،

فرآیند تولید LSAW (جوش داده شده با قوس زیردریایی طولی) - همچنین به عنوان DSAW (جوشکاری زیرپودری دو طرفه) - هم در داخل و هم در بیرون جوش اعمال می‌شود و یک قطعه جوش با کیفیت بالا را تشکیل می‌دهد. این فرآیند به طور خاص برای لوله‌های دیواری-قطر و ضخیم- که در برنامه‌های کاربردی خط لوله مورد استفاده قرار می‌گیرند طراحی شده است. درجه X60M شکاف بین-درجه‌های مقاومت متوسط ​​(X42–X52) و-درجات مقاومت بالا (X70، X80) را پر می‌کند و فشار عملیاتی بالاتری را با بخش‌های دیوار نازک‌تر امکان‌پذیر می‌سازد - تناژ فولاد، زمان جوشکاری{16} طولانی مدت پروژه‌های حمل و نقل را کاهش می‌دهد.

1. ترکیب شیمیایی (PSL2، تجزیه و تحلیل حرارت)

میکرو-آلیاژ با Nb، V و Ti (به تنهایی یا در ترکیب) برای X60 استاندارد است تا به استحکام مورد نیاز بدون کربن بیش از حد دست یابد، جوش پذیری را بهبود بخشد و CE را کاهش دهد.

2 .خواص مکانیکی (PSL2، بدنه لوله)

PSL2 حداقل و حداکثر استحکام تسلیم را مشخص می‌کند، از شکل‌پذیری کافی اطمینان می‌دهد و از مشکلات بیش از{1} استحکامی که می‌توانند بر جوش‌کاری میدان تأثیر بگذارند، جلوگیری می‌کند. برای خطوط لوله زیر دریا یا قطب شمال، آزمایش پارگی وزنی (DWTT) در 20- درجه باید بزرگتر یا مساوی 85 درصد سطح برشی را نشان دهد.

3 .شرایط چقرمگی (کمترین ضربه عرضی، بدنه لوله)

مقادیر داخل پرانتز برای نمونه‌های زیر{0}}در صورت امکان است

1 نمای کلی پوشش

فیوژن-اپوکسی پیوندی (FBE) یک پوشش پودری ترموست است که به صورت الکترواستاتیک روی سطوح لوله فولادی از قبل گرم شده در دماهای بین 180 تا 250 درجه اعمال می‌شود. پس از تماس با بستر داغ، پودر اپوکسی ذوب می‌شود، جریان می‌یابد و واکنش شیمیایی ایجاد می‌کند تا یک لایه جامد و پیوسته با خاصیت چسبندگی و مانع عالی تشکیل دهد.

FBE چسبندگی عالی به فولاد را حتی در غوطه وری طولانی مدت یا قرار گرفتن در معرض خاک های تهاجمی فراهم می کند. برخلاف پوشش‌های مایع، FBE فاقد حلال است و خطرات انقباض را از بین می‌برد و نقص‌های تخلخل را به میزان قابل توجهی کاهش می‌دهد. مقاومت بالایی در برابر نفوذ آب، اکسیژن و یون‌های کلرید - سه ناقل اصلی خوردگی زیر{3}}پوشش ایجاد می‌کند.

2 مشخصات پوشش

3 مزایای پوشش FBE

• چسبندگی برتر- پیوند شیمیایی و مکانیکی قوی با بستر فولادی
• بدون حلال-- بدون انتشار VOC، بدون تخلخل انقباض
• مقاومت در برابر نفوذ بالاسد - در برابر یون‌های آب، O2 و Cl
• مقاومت به گسستگی کاتدی- یکپارچگی پوشش را تحت CP حفظ می کند
• سابقه اثبات شده- برای بیش از 50 سال روی خطوط لوله اعمال می شود

لوله API 5L X60M PSL2 LSAW با پوشش خارجی FBE برای شرایط خدمات سخت در صنایع مختلف مهندسی شده است:

لوله LSAW نوع لوله استاندارد برای خطوط لوله انتقال نفت و گاز در مسافت‌های طولانی، شبکه‌های آب و شمع‌بندی ساختاری است، زمانی که قطر بیش از آن چیزی است که بدون درز یا ERW می‌تواند تامین کند.

Q1: تفاوت بین PSL1 و PSL2 چیست؟

PSL2 الزامات سخت‌گیرانه‌تری نسبت به PSL1 دارد: کنترل‌های شیمی سخت‌تر (به ویژه کربن کمتر یا مساوی 0.12٪ در مقابل{3}}٪ برای PSL1)، آزمایش ضربه اجباری Charpy، حداکثر قدرت تسلیم مشخص، محدودیت‌های معادل کربن (CE کمتر از یا برابر با 0.47}) (کمتر یا مساوی 0.93) و 100٪ تست اولتراسونیک درز جوش. PSL2 همچنین به قابلیت ردیابی شماره{12}حرارت کامل در هر MSS SP-25-28 نیاز دارد.

قانون تصمیم گیری:برای هر خطی که بالای 100 بار کار می کند، سرویس ترش (H2S) یا خارج از ساحل، PSL2 - نه PSL1 را مشخص کنید.

Q2: چرا LSAW را به جای لوله بدون درز یا ERW انتخاب کنید؟

لوله LSAW انتخاب ارجح برای برنامه‌های-قطر و ضخیم{1}}دیوار بزرگ (OD > 16 اینچ) است که در آن لوله‌های بدون درز و ERW به محدودیت‌های تولیدی خود می‌رسند. فرآیند جوشکاری زیردریایی دو طرفه-جوشی با یکپارچگی-با خواص مکانیکی عالی ایجاد می‌کند. لوله LSAW از ورق فولادی برش-تا-طول تولید می‌شود که امکان کنترل دقیق شیمی و ابعاد را فراهم می‌کند.

Q3: "X60M" به چه معناست؟

"X60" حداقل قدرت تسلیم 60000 psi (414 MPa) را نشان می دهد. "M" نشان می دهد که شرایط تحویل به صورت ترمومکانیکی نورد (TMCP) است. پسوند "M" مخصوص PSL2 است و نشان می دهد که لوله از طریق نورد کنترل شده با آلیاژ میکرو{7}}تولید شده است که منجر به ساختار دانه ریزتر، چقرمگی بهبود یافته و جوش پذیری بهتر در مقایسه با شرایط نرمال شده یا به عنوان{8}}نورد شده است.

Q4: ضخامت پوشش FBE توصیه شده چیست؟

برای کاربردهای استاندارد خط لوله انتقال، ضخامت لایه خشک FBE (DFT) باید 350-500 میکرومتر باشد. پروژه های خاص ممکن است به ضخامت های بالاتری نیاز داشته باشند. DFT با استفاده از گیج های القایی القایی مغناطیسی یا اولتراسونیک کالیبره شده، با حداقل چهار قرائت در هر مفصل که به صورت شعاعی توزیع می شود تا از یکنواختی محیطی اطمینان حاصل شود، اندازه گیری می شود.

Q5: آیا می توان از این لوله در سرویس ترش استفاده کرد؟

بله، با شرایط اضافی. برای سرویس‌های ترش (محیط‌های حاوی H₂S-)، لوله باید با NACE MR0175 / ISO 15156 مطابقت داشته باشد. ممکن است آزمایش‌های اضافی شامل HIC (TM0284) و SSC (TM0177) مورد نیاز باشد. سختی باید کمتر یا مساوی 22 HRC کنترل شود. محتوای کربن باید بیشتر کاهش یابد و CE باید تا حد امکان پایین نگه داشته شود.

Q6: چه آزمایش و مستنداتی ارائه شده است؟

هر محموله شامل:

گواهی آزمون EN 10204 نوع 3.1 یا 3.2 میل

تجزیه و تحلیل شیمیایی (گرما و محصول)

گزارش تست کشش (تسلیم، نهایی، ازدیاد طول، نسبت Y/T)

Charpy V{0}}نتایج تست ضربه ناچ (3 نمونه در دمای پروژه)

رکورد تست هیدرواستاتیک (هر طول لوله آزمایش شده)

100٪ تست اولتراسونیک درز جوش در ASTM E213

گزارش های بازرسی بعدی و بصری

بازرسی شخص ثالث در دسترس است (SGS، BV، TUV، Intertek)

Q7: زمان سرب معمولی چقدر است؟

سفارشات استاندارد: 8 تا 12 هفته. نمرات سفارشی یا مشخصات پوشش: 12-16 هفته. لوله نمونه در دسترس برای صلاحیت (MOQ 5 قطعه).

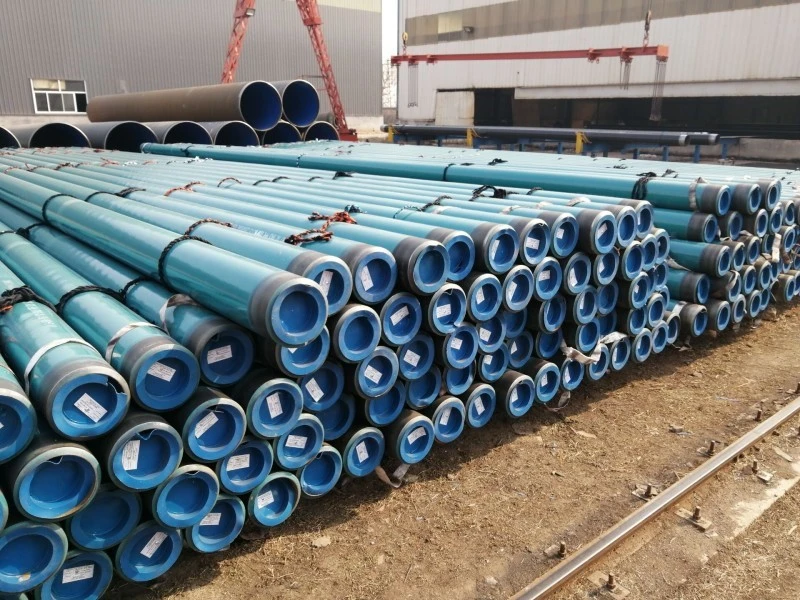

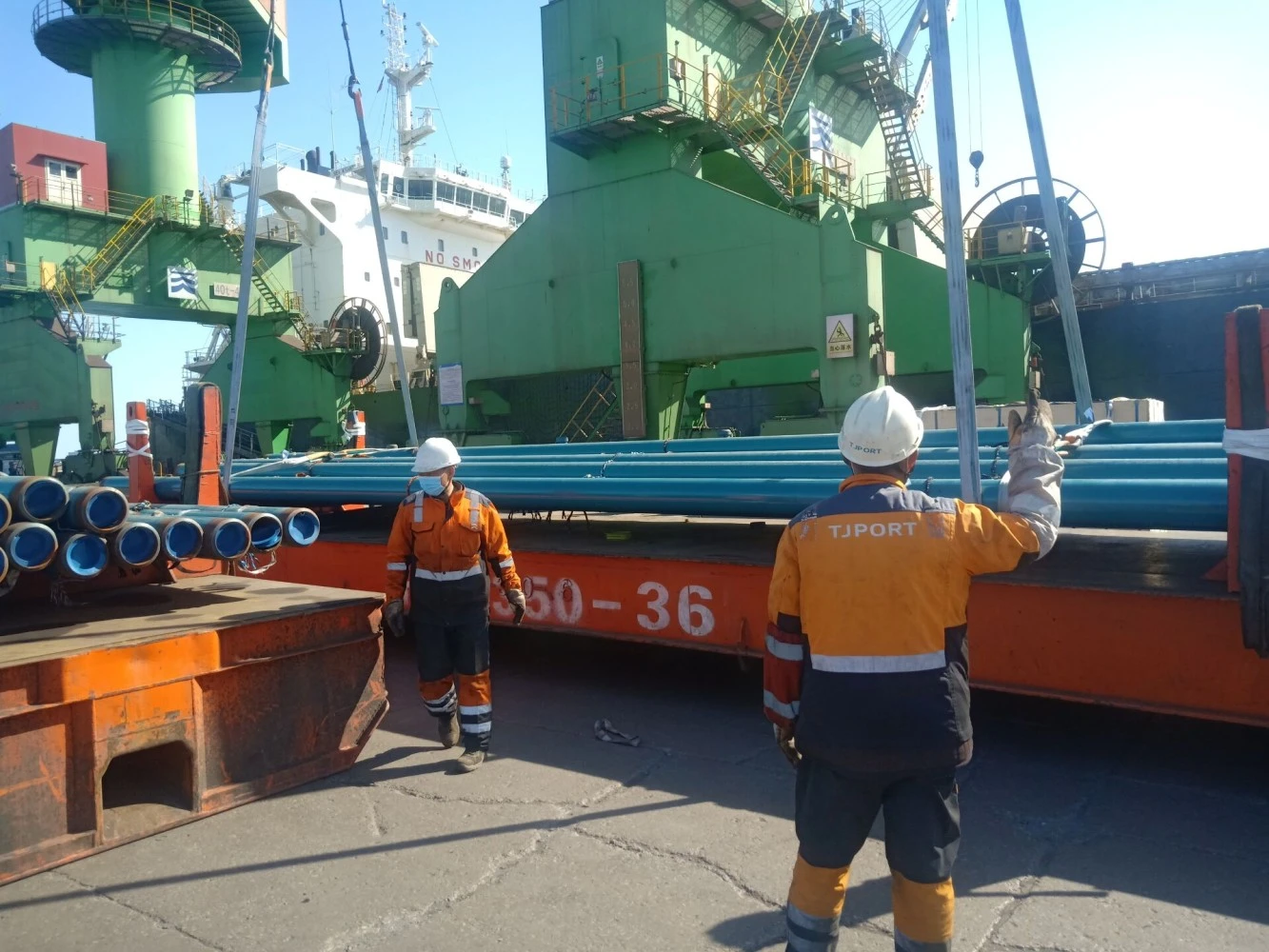

Q8: لوله برای صادرات چگونه علامت گذاری و بسته بندی می شود؟

انتهای لوله در هر API 5L با سازنده، درجه (به عنوان مثال، "5L X60 PSL2")، فرآیند (LSAW)، شماره حرارت، NPS، ضخامت دیواره، طول و سال مرجع استاندارد شابلون شده است. کدگذاری رنگ در API 5L Annex G: X60 معمولاً با نوار زرد علامت گذاری می شود-35. گزینه های بسته بندی شامل بسته های شش ضلعی (1.5 تا 3 تن، اتصال نوار فولادی با درپوش های انتهایی پلاستیکی) یا شل در ظروف برای لوله های با قطر بزرگ است.
